>管道中安裝重慶市北碚區補償器是為了利用其自身波紋管的有效伸縮變形來吸收由熱脹冷縮等原因而產生的尺寸變化。在實際管道配件安裝過程中通常是需要和相應的管道支架進行搭配,通過加裝管道支架能夠大大提高管道配件運行的穩定性。下面就是鑫利管道為大家介紹的幾種常見支架。
1、主固定支架
主固定支架必須承受由與它相連接的每一管段上所施加在它上面的力和力矩。如管道內介質壓力產生的壓力推力(盲板力),使補償器產生額定位移所需的力和力矩,以及由可調導向支架、定向?qū)蛑Ъ芩a(chǎn)生的摩擦力,還有管線和介質的重量,流體沖擊力等。 那么當我們選用補償器時,在下述情況下必須設置主固定支架:
1) 管道盲端,在這里安裝支架是因?yàn)楣艿烂ざ藭?huì)出現明顯的水錘力,如果不加裝支架的情況下就會對管道末端的穩定性造成影響。
2) 介質流向改變處
3) 管道分支處
4) 管道變徑處
5) 兩個重慶市北碚區補償器之間的管道上截止閥或減壓閥處。以上五個管道運行環節需要加裝主固定支架,因?yàn)檫@些地方都會造成水壓變大,對管道內壁沖擊增強,所以一般都會加裝支架,為管道的穩定運行提供保障。
2、次固定支架
在這里我們所說的次固定支架就是用來承受的除去壓力推力(盲板力)之外的所有載荷。 那么對于直管段來說,次固定支架通常是為了把兩個固定支架之間較長的管段分割成若干管段單元,以便每個管段之間只設置一個波紋補償器,以保證波紋補償器能夠正常工作。
3、導向支架
之所以在管路中設置導向支架,就是為了保證波紋管膨脹節沿規定的方向位移,并防止管路失穩的作用,一般的導向支架設計強度按10%-15%的管道內介質壓力推力考慮。在僅有軸向位移的管段上,導向支架只允許軸向位移而限制其它方向的位移,這種支架稱為一般導向支架,對于帶橫向位移和偏轉的管段時,除軸向位移外,還應在橫向留出合適的附加裕量,以允許一定幅度的橫向位移和偏轉,這種導向支架稱為平面導向支架。
除了上面三種管道之間的安裝環境需要注意之外,導向支架的間距同樣需要具體細分,鑫利管道作為專業的補償器廠家,向大家詳細介紹導向支架的間距設置可如下操作:一般情況下都會使補償器靠近一個固定支架,很好個導向支架與波紋補償器端面的間距不超過管徑的4倍。這種布置方式既可以使位移得到正確的導向,又可使膨脹的兩端得到適當?shù)闹С小5诙€(gè)導向支架與很好個導向支架的間距不超過管徑的14倍。

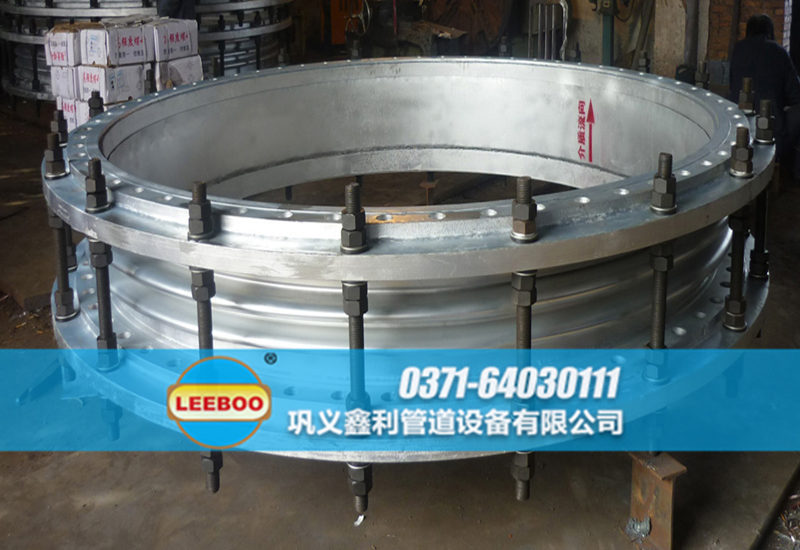

鑫利管道生產的重慶市北碚區補償器產品結構設計合理,受力均勻,產品安裝在管道線路上單位面積補償量大,并且該產品波紋管材質屬于不銹鋼,具有良好的耐酸堿和耐高溫性能,產品的綜合性能良好能夠適應多種不同的管道安裝環境,實在是管道補償連接件的選。并且重慶市北碚區補償器價格也很實惠,對于用戶來說補償器好不好重要的就是產品對于自己的管道環境是否合適,并且性價比高不高。鑫利管道作為專業的補償器生產廠家,具有豐富的生產和安裝實踐經驗。如果您有相關方面的疑問和需求都可來電我們鑫利銷售部,我們本著誠摯的服務態度向您提供專業的管道解決方案。
型號Model(mm) |
管外徑External Diameter of Pipe D |
D1 | D2 | D3 | 法蘭厚度Flange thickness mm | 連接螺栓數量No.of connecting bolts nxФM | 重量Weight kg |
FUB800 | 812 | 950 | 1000 | 850 | 8 | 24×M22 | 184.6 |
FUB900 | 912 | 1050 | 1100 | 950 | 203.6 | ||
FUB1000 | 10212 | 1150 | 1200 | 1052 | 10 | 30×M22 | 221.9 |
FUB1100 | 1112 | 1250 | 1300 | 1152 | 240.7 | ||
FUB1200 | 1212 | 1350 | 1400 | 1252 | 259.5 | ||
FUB1300 | 1312 | 1450 | 1500 | 1352 | 278.3 | ||
FUB1400 | 1412 | 1550 | 1600 | 1452 | 30×M22 | 357.3 | |
FUB1500 | 1512 | 1650 | 1700 | 1552 | 36×M22 | 391.2 | |
FUB1600 | 1614 | 1750 | 1800 | 1654 | 10 | 426.3 | |
FUB1700 | 1714 | 1850 | 1900 | 1754 | 449.7 | ||
FUB1800 | 1814 | 1950 | 2000 | 1854 | 44×M22 | 481.0 | |
FUB1900 | 1914 | 2050 | 2120 | 1954 | 533.4 | ||
FUB2000 | 2016 | 2170 | 2240 | 2056 | 619.9 | ||
FUB2100 | 2116 | 2270 | 2340 | 2156 | 12 | 54×M30 | 753.3 |
FUB2200 | 2216 | 2370 | 2440 | 2256 | 785.3 | ||
FUB2300 | 2316 | 2470 | 2540 | 2356 | 817.2 | ||
FUB2400 | 2416 | 2570 | 2640 | 2456 | 800.2 | ||
FUB2500 | 2516 | 2670 | 2740 | 2556 | 881.2 | ||
FUB2600 | 2616 | 2770 | 2840 | 2656 | 14 | 64×M30 | 913.2 |
FUB2800 | 2816 | 2970 | 3040 | 2856 | 986.5 | ||
FUB3000 | 3016 | 3170 | 3240 | 3056 | 1050.5 | ||
FUB3200 | 3216 | 3370 | 3440 | 3256 | 1114.6 |
